外媒曝光HD6970电压硬改初步方案

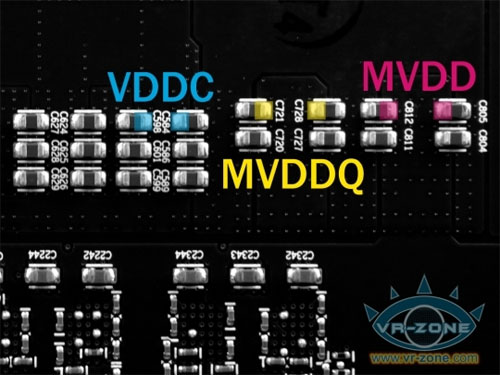

vr-zone网站近日发布了AMD Radeon HD6970显卡的电压硬改初步方案，首先来看看显卡上的电压测量点位置：

图中VDDC对应GPU的核心电压测量点，MVDD对应显存的核心电压测量点，MVDDQ则对应显存的I/O电压测量点。测量时建议将表笔地端连接到卡上电源插头的黑色线上进行测量。

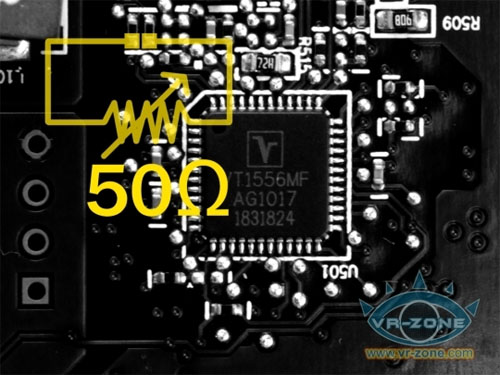

接下来是GPU VDDC即核心电压的硬改方法：

如上图将50欧姆阻值的精密可变电阻连接到图中黄色两点处即可，注意在焊接之前请记得请先将电阻的阻值调到最大。

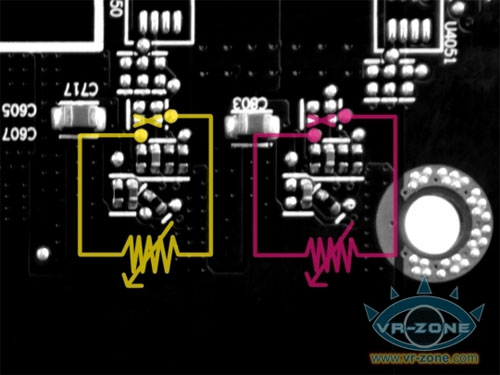

最后是MVDD(显存I/O电压)和MVDDC(显存核心电压)的硬改方法：

MVDD和MVDDC是由各自独立的电源稳压器供电，修改时需要将上图中划“X”图样的0402电阻焊掉，换成阻值上限为100k欧的可变电阻(焊接前建议调整为63k欧)。注意这里需要增大可变电阻的阻值，各自控制的MVDD或MVDDC电压才会增加。

另，以上修改仅是初步方案，如有烧卡纯属悲剧。
