技嘉X58A-UD9主机板囊括前10项重要测试软件

展现技嘉极限大电力主机板设计的效能领导地位

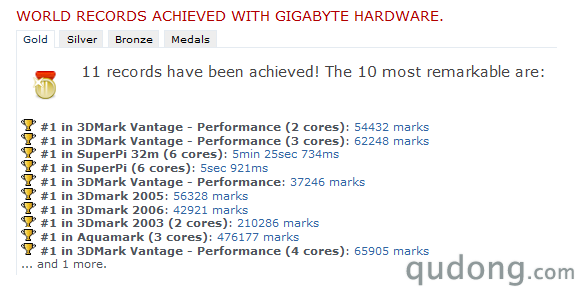

      测试截图请参阅：http://hwbot.org/hardware/motherboard/ga_x58a_ud9 （截取自6/15日的画面）

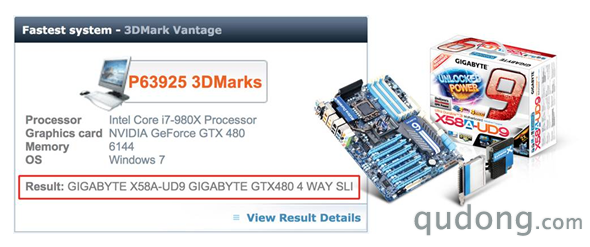

      这个成绩确立技嘉科技主机板在Futuremark ORB 网站认证下效能称霸的地位，也是备受推崇经过3DMark Vantage测试验证的史上最快速计算机。

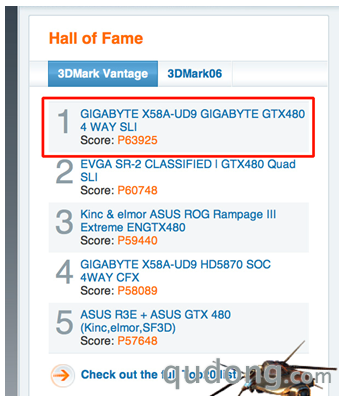

技嘉科技也同样在Futuremark名人堂中稳居第一的宝座: http://www.futuremark.com/community/

      技嘉科技主机板事业群市场营销处副处长韩廷沐表示：「X58A-UD9是一个指标性的主板，因为它从一开始便采用超出标准设计。因此当我们推出这一款产品一个月以来，已经打破无数业界的超频世界纪录。」韩副处长进一步指出：「现在，经过一个月时间的考验，我们的客户及员工仍然以它持续创造高于其业界其它竞争对手效能的新标准。」

      另外，以下这段影片证明技嘉极限大电力主机板能提供CPU 高达1500W 的电力 http://www.youtube.com/user/MoboTV2010#p/a/u/0/YsFG0Pv-7bM.
技嘉Unlocked Power 技术
      电源功率是解放处理器真正效能的重要关键，而没有其它产品可以比技嘉以独特的供电系统专门设计开发的GA-X58A-UD9更明显地看出这一点。GA-X58A -UD9采用最新独家的Unlocked Power 24相电源设计，不但可满足包含Intel最新1366脚位Core? i7-980X极致版 (6 核心)处理器最高的电源功率需求。更能强化Intel即将推出的新款处理器效能，并提升超频时的稳定性。

创新的双电源自动切换设计
      技嘉科技Unlocked Power还采用业界首创双电源切换供应模块设计，提供更好的耐用性和更长的组件寿命。当双电源切换功能被启动，两组各12相的供电回路将偕同运作，在系统负载较低时关闭其中12相供电回路，仅以12相电源回路解决处理器的电源需求。而两组12相的电源回路将会在每次开机时自动作切换，避免系统长时间仰赖单一组电源回路，进而提升其使用寿命。除此之外，技嘉Unlocked Power技术内建自动故障保护功能，当其中一组电源回路毁损或无法使用时，主机板将会自动将其关闭，并由另一组12相的电源回路接管电源供应的处理工作，不像一般传统设计的主机板会因为电源供应模块毁损而无法开机运作。

提供处理器最高电源功率
      当处理器的功率消耗运作需要超过12相的电源回路来处理时，技嘉的双电源切换将会暂时停止，这时将会启动全部24相电源来处理供电需求，允许最大的功率传输。对超频玩家或计算机重度使用者来说，这表示当全部24相电源回路全部启动时，将可以提供给任何上型计算机最高的电力功率需求。

支持4-Way绘图卡输出
      GA-X58A-UD9主机板采用Intel 最高等级的X58芯片组架构，提供全方位的进阶功能选项给永远觉得计算机不够快、效能不够强的重度玩家及发烧友。对于想要架构怪兽级终极绘图效能的计算机使用者，技嘉GA-X58A-UD9便提供支持4-way PCI Express 2.0 x16绘图输出接口提供他们架构ATI CrossFireX?或Nvidia SLI?技术平台。GA-X58A-UD9也透过技嘉独特的333技术，藉由包括USB 3.0、SATA 3.0（6Gbps），以及技嘉科技独家的3倍力USB电源供应，提供最新的数据传输及储存能力，其中技嘉科技的SATA 3.0（6Gbps）技术，支持RAID 0磁盘阵列规格，可提供比传统SATA 2.0最高四倍快的数据传输速度。.

更多技嘉的独家技术
      技嘉科技GA-X58A-UD9主机板还充分运用技嘉科技广受欢迎的独家开发技术，包含第三代超耐久设计，这项功能采用两倍于传统电路板设计的铜箔，提供主机板更好的散热及稳定性。另外，GA-X58A-UD9主机板也搭载技嘉创新的 Smart 6?，方便您轻松管理计算机；ON/OFF Charge，快速为您的苹果iPhone及iPad充电；动态节能器?第二代，多段变相为您的计算机省电，以及技嘉科技原唱且独家的DualBIOS? 双硬件BIOS设计。当然，超频能力更是GA-X58A-UD9主机板最不能忘记的功能，透过包括过压保护控制器芯片、内建实时除错灯号、系统警示LED灯号等世界级的专业硬件用料设计以及完整的超频BIOS设定，让您的计算机系统可以轻易且稳定地进行超频，并榨出更多效能。
