PCB分析!GeForce GTX480/470显卡更多照片
尽管NVIDIA和各显卡厂商都异常低调，Fermi GF100仍是CeBIT 2010上最大的热点之一，各种资料也不断被挖掘出来。德国网站ComputerBase.de今天又获得了GeForce GTX 480/470的多张近距离照片，特别是首次让我们看到了后者的PCB布局。
GeForce GTX 480前日已经细细欣赏，这里不再赘述：四热管加纯铜底座大型散热器、六针加八针辅助供电接口、500多平方毫米的核心芯片、12颗384-bit 1.5GB GDDR5显存、六相GPU核心供电、两相显存供电、双DVI加mini HDMI输出接口。
#p#副标题#e#

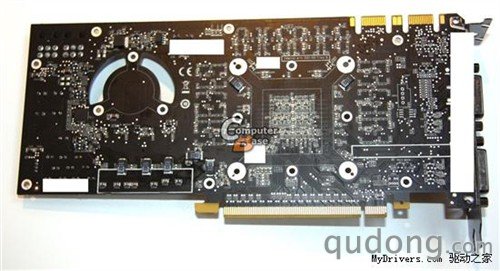

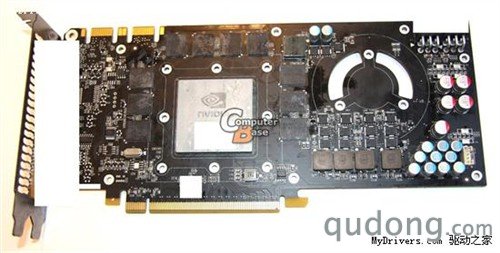

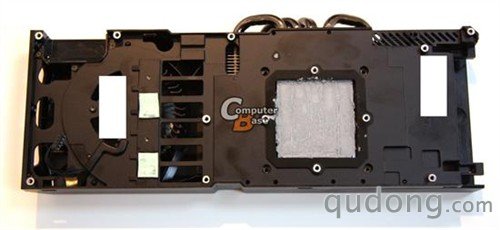

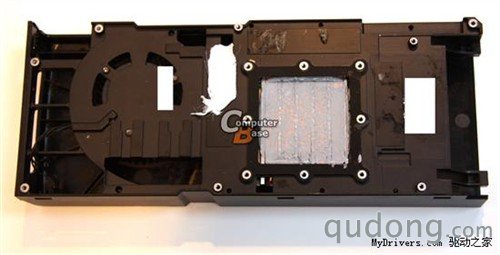

GeForce GTX 470之前只看到过散热器正面和PCB背面，如今PCB正面和散热器背面也现于世人面前。
可以明显看出，GTX 470虽然基于同样的核心，但身板相比于GTX 480短小了一些，散热器不再使用热管但依然相当的庞大和复杂，严严实实地覆盖了整个PCB，，辅助供电接口改为两个六针，显存减为10颗320-bit 1280MB GDDR、供电降为四相核心与一相显存，两个出风口的设计也有所不同。
GTX 480/470的热设计功耗至今没有官方数据，从电源需求估计应该分别高达300W和220W，前者已达PCI-E插槽和辅助接口的供电极限，也间接表明其频率可能没有最初预期得那么高。另外，GTX 480首批全球供货量只有5000块的消息也得到了进一步证实。
CeBIT 2010现场，显卡厂商也都忙于演示技术DEMO，而不愿意过多地谈论GTX 480/470本身。从一些采访上看，显卡厂商对Fermi GTX 400系列报以极大的期望，但对具体规格和性能所知甚少，同时显得有些信心不足。
